Aparamenta aislada en gas

GIS de alta calidad: aparamenta con aislamiento de gas: DR-6/DT-6(+)

Fabricamos aparamenta duradera basada en la seguridad y la longevidad.

¿Busca la aparamenta de distribución que cumpla con todos sus requisitos? “DR-6/DT-6” es lo que buscas Este producto es una solución de aparamenta GIS revestida de metal y de alta calidad.

Solicita una oferta

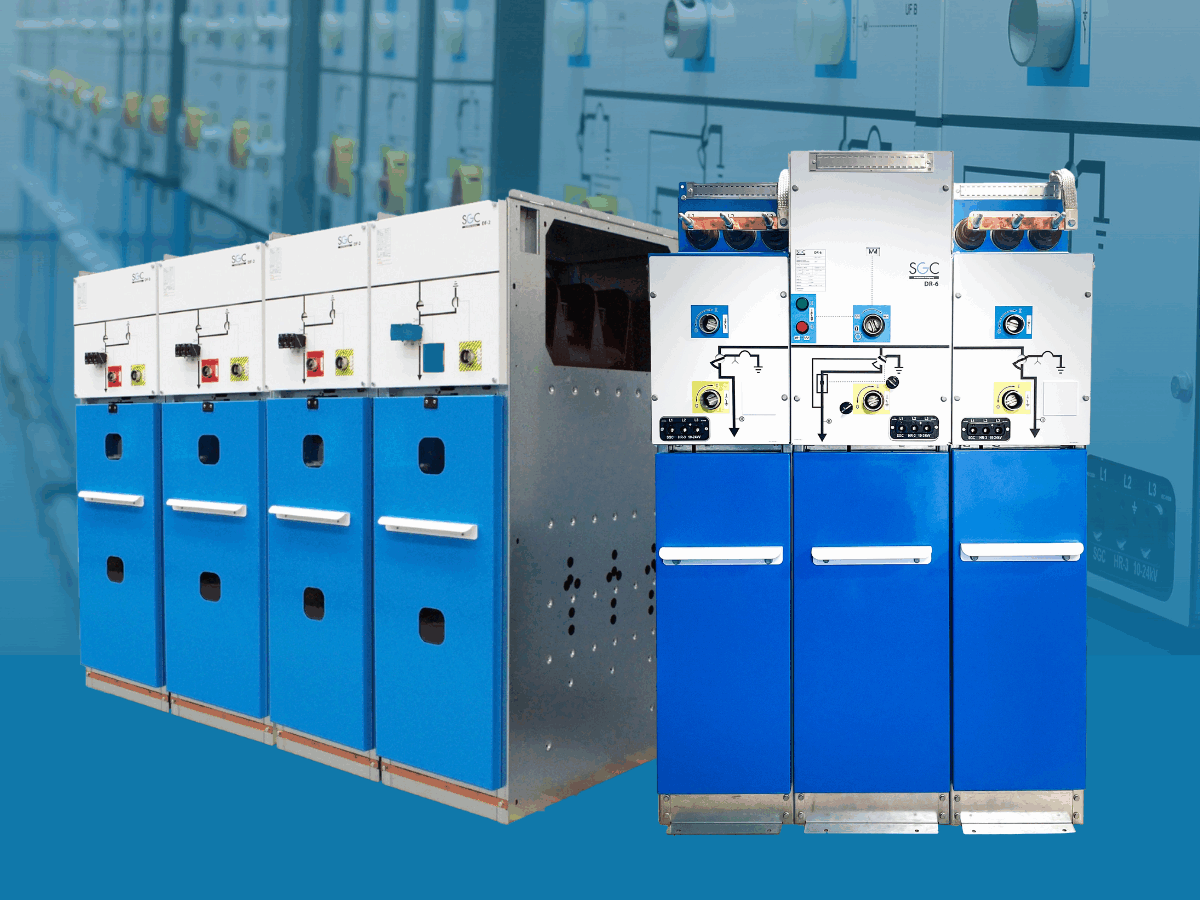

Aparamenta modular aislada en gas: El sistema DR-6/DT-6

Compacto y extensible

Interruptor de ruptura de carga de 3 posiciones

Opción de asesino de arco

Con el tiempo, SGC ha desarrollado el concepto “DR-6/DT-6”, que combina todas las funciones de media tensión. Nos permite brindar soluciones a medida para todas sus necesidades de media tensión.

La RMU DR-6/DT-6 y la aparamenta asociada ofrecen una amplia gama de aplicaciones y se pueden utilizar en muchas industrias en todo el mundo. Se puede utilizar como aparamenta de distribución con subestaciones eléctricas, aerogeneradores, cogeneración y mucho más. Además, el DR-6/DT-6 RMU proporciona una solución para todas sus necesidades y requisitos: puede sustituir instalaciones obsoletas y ampliar instalaciones existentes , y también es perfectamente adecuado para construcciones nuevas.

Aparamenta modular aislada en gas: El sistema DR-6/DT-6

  • Aparamenta aislada en gas
  • Seguridad, fiabilidad, muy compacto e insensible al medio ambiente en el campo de la electricidad de 6 a 24 kV
  • Compacto y Extensible
  • Sinóptico claro
  • Unidad principal de anillo aislado con SF6
  • DR6+: opción con ARC-KILLER SV-50 incorporado
  • Interruptor de ruptura de carga de tres posiciones
  • Combinación de interruptor de ruptura de carga y disyuntor
  • Opcional: Puntos de inyección de fácil acceso (en la parte superior)
  • Ur = 12-24 kV; Lr = 630 A
  • LBS-ESW RV50
  • Operación de control remoto o manual/automático

Las centrales generan energía eléctrica, con tensiones de hasta 380.000 V, que es transportada a las estaciones transformadoras y estaciones de dispersión. Estas subestaciones distribuyen media tensión (+/- 10.000 V a +/- 24.000 V). Aquí también se utilizan varias RMU de SGC. Una red de media tensión parte de cada subestación y alimenta una gran área con media tensión.

Dondequiera que la media tensión entre en zonas residenciales, empresas de producción industrial, horticultura, hoteles, recintos deportivos, etc., existe una aparamenta de media tensión que cumple cuatro funciones esenciales : alimentación, seguridad, medida y transformación.

Resistencia al arco interno

DR-6 RMU se probaron en IPH IAC (AFL) para 20 kA/1s. a una tensión nominal de 17,5 kV/24 kV según IEC 62271-200, apéndice A y cumplió con los 5 criterios. En consecuencia, todas las RMU de SGC nv SwitchGear Company son resistente al arco interno .

Before test - anti-arc kit of DF-2 cubicles is designed to minimize the consequences of an internal arc After test - anti-arc kit of DF-2 cubicles is designed to minimize the consequences of an internal arc

Opción DR-6+/DT-6+ con Arc-killer SV-50 incorporado

DR-6+/DT-6+ option with built-in Arc-killer SV-50 Without Internal Arc resistance

El DR-6+/DT-6+ incluye el arc-killer SV-50, un sistema para detectar y extinguir un arco interno. El eliminador de arco extingue el arco dirigiéndolo a un cortocircuito con conexión a tierra de metal. El arco se extingue en menos de 50 ms. Como resultado, la expansión de gases calientes en una habitación puede reducirse a cero. Las RMU tipo DR-6+ ofrecen protección contra un arco interno clasificación IAC categoría B, FLR 20 kA 1 s. (F=frontal, L=lateral, R=posterior). El SV-50 Arc-Killer patentado lleva la seguridad a un nuevo nivel. El operador y el entorno están protegidos contra daños, ya sea que el operador se pare frente al tablero de distribución, junto a él o detrás de él. Además, las funciones de seguridad mejoradas del eliminador de arco imponen exigencias menos estrictas a la sala de instalación. Como tal, Arc-Killer combina seguridad y seguridad operativa, con demandas de espacio flexibles.

Descubre Arc-killer

Nuestra línea de productos DR-6/DT-6

Descubra el producto adecuado para usted. SGC le ayuda a elegir la mejor solución. Nuestra gama DR-6/DT-6 es una gama de productos muy demandada, y eso tiene su razón. La gama DR-6/DT-6 ofrece una Diseño compacto , seguro , fiable y económico , libre de cualquier posible agresión medioambiental.

Está construido para durar: todos los componentes son resistentes y de calidad superior. Además, todos los modelos pueden equiparse con una amplia gama de características opcionales .

La seguridad garantizada del operador , la ingeniería conjunta y las características y la calidad duraderas son algunas de las razones por las que SGC es un socio preferido.

Quiere el producto de primer nivel con ARC-killer incorporado? Luego elija el DR-6+/DT-6+ con ARC-killer SV-50 incorporado.

¿Quieres más información? Nuestro equipo esta aqui para ayudar.

Descarga nuestro catálogo completo DR-6/DT-6

Diferentes módulos

SGC ofrece una amplia gama de módulos, uno para cada necesidad. Todos los módulos están disponibles en una versión compacta (DR-6C/DT-6C) o una versión extensible (DR-6E/DT-6E ) y con el arc-killer SV-50 opcional (DR-6C/E+/ DT-6C /E+).

Cada módulo viene con un paquete de opciones, pero también con un equipamiento estándar, a saber:

  • Pasamuros tipo C, según DIN EN 50181
  • Prensacables para cable monopolar de sección hasta 240 mm2
  • enclavamiento de puerta
  • Indicadores de tensión integrados del tipo Mevoco HR-3
  • Compartimento BT
  • Puerta de acceso a cables de MT
  • Paneles de suelo
  • Mango de operación

Como se mencionó anteriormente, cada módulo se puede adaptar a las necesidades de nuestros clientes haciendo uso de algunas opciones. Estas opciones dependen del tipo de interruptor automático (p. ej., interruptor automático de vacío) y del tipo de función (función K, función T o función D).

Descargar producto Flyer DR-6(+) E

Especificaciones técnicas

Rated voltagekV1217.524
General specifications
Impulse withstand voltage 1,2 / 50 µsec.
To earth and between phaseskV75
Over the insulation distancekV85
Power frequency voltage test 1min.
To earth and between phaseskV28
Over the insulation distancekV32
Rated frequencyHz50/6050/6050/60
Rated short time current 3 s. kA212121
Rated peak value of the current52.552.552.5
Internal arc 1 s. IEC 62271-200 (5 criteria)kA202020
Degree of protection
HV-compartmentIP6XIP6XIP6X
LV- and cable compartmentIP4XIP4XIP4X
Rated gas pressure at 20°CBar0.5 bar overpressure0.5 bar overpressure0.5 bar overpressure
Line Feeder
Short-circuit making current (Ima)kA202020
Breaking capacity (IEC 62271-103)Class E3Class E3Class E3
Rated current (Iload)A630630630
Closed loop current (Iloop)A630630630
Cable charging current (Icc)A252525
Earth fault current (Ief1)A180180180
Number of makings555
Transformer feeder
Rated current A636363
Fuse switch
Short circuit breaking capacity (limited by the fuse)kA252525
Making capacity636363
Circuit breaker
Short circuit breaking capacity 1s.kA252016
Making capacity635040

(*) Según IEC 62271-103, clase E1 / (**) Opción Arc-killer

Descarga nuestro catálogo completo DR-6/DT-6
