Appareillage de coupure à gaz isolé

AF-6+ - SIG compact

La sous-station la plus compacte pour l'extérieur

C’est notre produit le plus compact : l’ AF-6+. C’est une sous-station compacte pour l’extérieur. Grâce à ses dimensions compactes et à sa compatibilité avec les normes CEI, l’AF-6+ a une application universelle.

Demander une offre
Gas insulated switchgear AF-6(+) compact substation for outdoor use

Outdoor

Compact 3-position load break switch

Arc-killer option

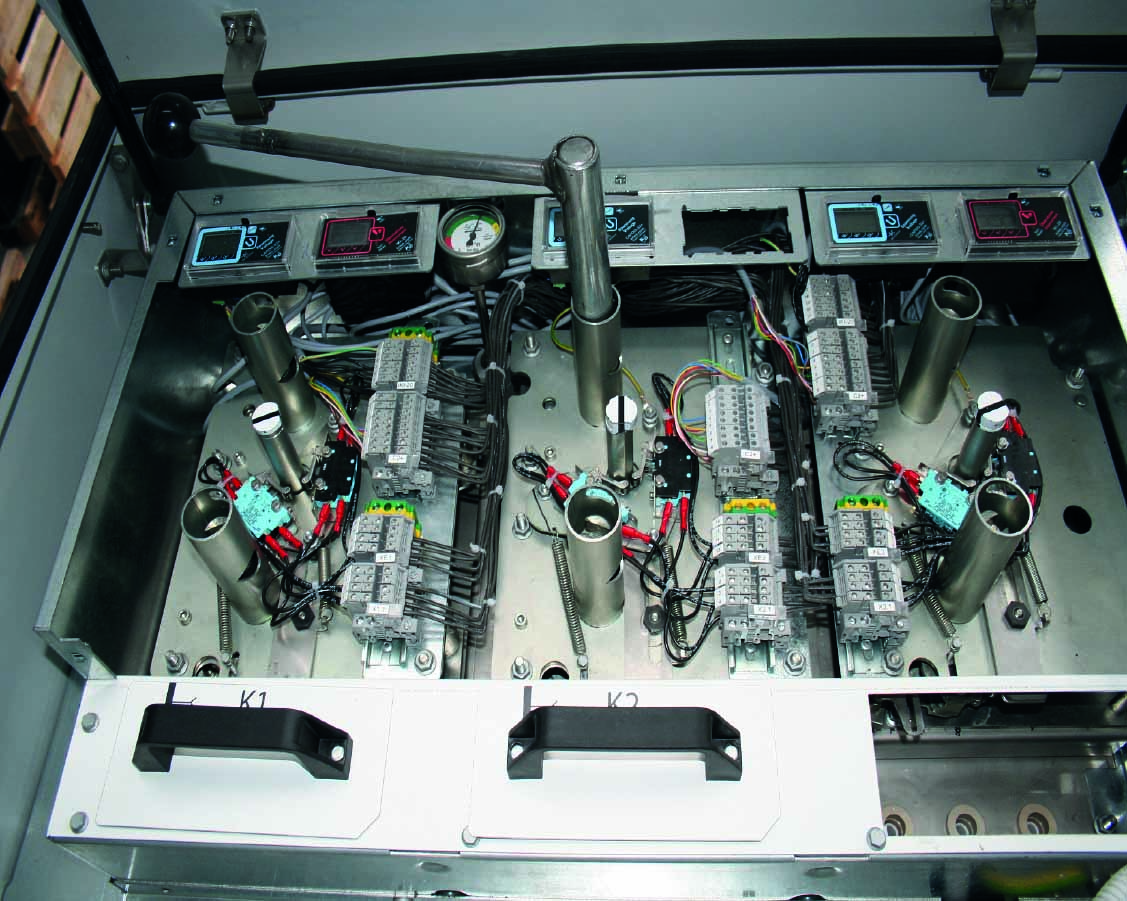

L’accent est mis sur la sécurité, la fonctionnalité et la conception robuste et compacte du produit. En ce qui concerne la sécurité, l’AF-6 est équipé d’un arc-killer intégré, d’un indicateur de court-circuit et d’un interrupteur compact à trois positions. Toutes ces mesures de sécurité sont intégrées dans la conception mise à la terre et à l’épreuve du toucher. De plus, c’est un concept monobloc et isolé au gaz.

L’AF-6 a de nombreuses fonctions pour en faire un produit pratique. Il dispose d’un interrupteur sur le dessus, pour un entretien facile. Il est également doté d’une commande manuelle et à distance et d’un schéma synoptique simple. Enfin, il y a des fiches de test de câble pour le test des câbles diélectriques.

L’AF6-6+ est un concept monobloc de petites dimensions : 1100 x 600 x 1900 (largeur x profondeur x hauteur). Il est donc important de savoir que les sous-stations compactes sont particulièrement utiles si l’espace disponible est un problème ou si des facteurs économiques jouent un rôle important. Une conception robuste est assurée grâce à une cave à câbles en béton et aux câbles de moyenne tension qui sont pré-montés et testés en usine. De plus, il est conçu pour prolonger la durée de vie de votre tableau de distribution et assurer la sécurité de l’opérateur. L’AF-6+ est construit pour durer.

Appareillage de coupure isolé au gaz modulaire : AF-6+

  • Commande à distance ou manuelle
  • Ur= 12 - 17,5kV, Lr = 630 A
  • Sécurité élevée pour les opérateurs
  • Idéalement adapté à une utilisation en extérieur
  • Dimensions compactes (1100 x 600 x 1900 mm) : particulièrement utile si l'espace disponible pose un problème ou si des facteurs économiques jouent un rôle important
  • Entièrement mis à la terre avec protection contre les contacts

Résistance à l'arc interne

Un arc interne peut être formé par un court-circuit ou un autre dysfonctionnement. Dans une cabine MT classique, un arc interne pourrait endommager considérablement l’installation et blesser gravement l’opérateur ou l’électrocuter. SGC protège ses utilisateurs et opérateurs grâce à des arc-killers internes.

Le AF-6+ est conçu pour résister aux arcs internes, protégeant à la fois l’installation et l’opérateur. L’arc interne est confiné dans le compartiment d’où il provient, via un système de relâchement de pression stratégique, et ne se propage pas à l’opérateur ou à d’autres compartiments.

Le coupure d’artère AF-6+ est entièrement compatible avec les normes de la CEI. Toutes les cellules de la SGC – SwitchGear Company sont résistantes aux arcs internes.

Notre ligne de produits GIS RMU

Obtenez le produit qui vous convient le mieux. Le SGC vous aide à choisir la bonne solution. Si vous recherchez un coupure d’artère qui s’adapte aux espaces restreints, l’AF-6+ est celui qu’il vous faut. L’AF-6+ est notre sous-station la plus compacte pour une utilisation en extérieur. L’AF-6+ est conçu pour durer : toutes les pièces sont durables et de la plus haute qualité. Parmi les raisons pour lesquelles le SGC est un partenaire privilégié, citons la sécurité garantie aux opérateurs, la co-ingénierie et la qualité durable. Alors, vous êtes intéressé par une solution compacte et durable? Optez pour l’AF-6+.

Contactez-nous dès aujourd'hui

Spécifications techniques

3 K / 2 KTUnitRatings Fuse-Switch combinationRatings Load Break Switch
Tension assignéekV12 / 17,512 / 17,5
Fréquence assignéeHz50 / 6050 / 60
Courant assigné (lr)A40630
Courant de courte durée admissible (lk)kA2520
Valeur de crête du courant de courte durée (lma)kA6350
Tension à fréquence industrielle (Ud):
A la terre et entre phaseskV3838
Distance d’isolementkV4545
Tension de tenue à l’onde de choc (Up):
A la terre et entre phaseskV9595
Sur la distance de sectionnementkV110110

Prière de nous contacter pour d’autres configurations.

Télécharger le catalogue complet du AF-6
